概述 ? ?

RLZ系列燃氣加臭裝置是以隔膜計量泵為動力，通過自動控制，將加臭劑注入燃氣管道的燃氣專業加臭設備。本裝置分兩大部分；現場設備部分和控制系統。本使用說明書適用于現場設備部分的安裝、調試和維修?？刂葡到y(tǒng)見相應控制系統說明書。?

裝置功能

◎可適用各種加臭劑；

◎可適用各種氣源；

◎可隨燃氣流量的變化自動調節加臭量，也可手動給定加臭量；

◎露天安裝可將裝置整體安裝在設備柜內，結構緊湊，占地面積??；

◎適應溫度范圍廣（-35℃~50℃）；

60L自動加臭機

加臭機

使用壓力2.5-25Mpa
加臭泵；防爆變頻電機柱塞泵
電壓；380V-220V
可選擇單泵或雙泵
配套PLC控制儀

產品的技術標準和技術參數

◎RL系列燃氣加臭裝置執行Q/SRL.J02.01-2000標準；

◎RL-B直流電磁驅動燃氣加臭柱塞隔膜泵執行Q/SRL.J02.02-2000標準；

◎RL-G燃氣加臭裝置計量罐執行GB150-89鋼制壓力容器國家標準，為常壓容器；

◎技術參數；

◎RL-G1、G2及RL-D1、D2燃氣加臭裝置控制器系統的技術參數見控制系統說明書；

◎RL-B直流電磁驅動隔膜泵技術參數；

◎工作壓力0~2.5MPa;

◎單次注入量50~500mm3/次；

◎自動調節注入頻率0~100次/分；

◎外形尺寸：長x寬x高：450x145x180mm 自重20Kg；

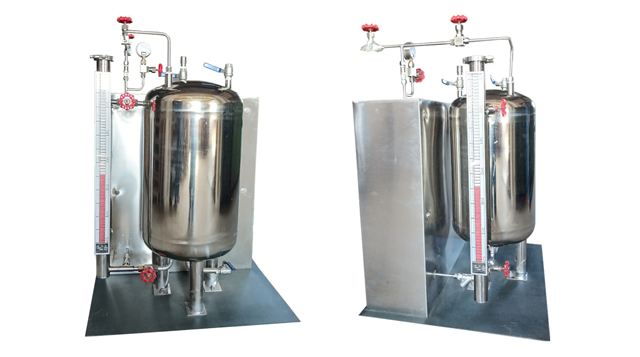

◎RL-G燃氣加臭裝置計量罐；

◎外形尺寸：500x500x1000mm;

◎為常壓容器，容積240L;

◎RL-J加入管（溢流式）；

◎材質304；

◎接口 DN25法蘭或螺紋連接；

◎RL-X設備柜；

◎外形尺寸： 長x寬x高1400x800x1600mm。

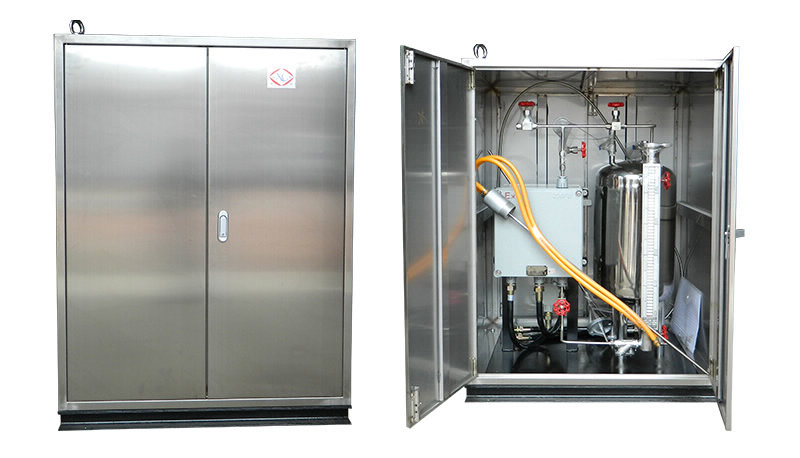

帶外箱體加臭機?

裝置工作環境條件

◎介質溫度不高于50℃，不低于-35℃；

◎周圍空氣相對濕度不大于85％；

◎無明顯搖動和沖擊振動的場所；

◎無強電磁場干擾的場所；

◎可在1區和2區中具有Ⅱ類C級T6組及其以下的爆炸性氣體混合物的爆炸危險場所使用（乙炔場所除外）；

◎污染等級為3級；

◎安裝類別為Ⅱ類；

◎本裝置為長期工作制。

工作原理（見圖）

燃氣管道供氣時，流量計從管道中采集流量信號，通過二次表轉變，以4-20mA電信號或以通訊方式輸出，進入加臭控制器。控制器根據流量信號的大小輸出頻率信號控制加臭泵，指揮加臭泵的電磁鐵帶動柱塞做往復運動。推動泵的隔膜使泵頭容積發生變化，通過上、下單向閥吸入、排出臭劑。排出的臭劑經過不銹鋼管道通過加入管加到燃氣管道中，完成加臭工作。臭劑貯存在計量罐中。

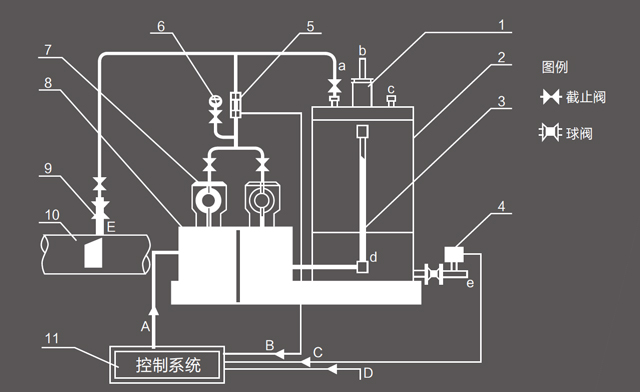

工藝流程示意圖?

?

安裝與調試

◎安裝占地面積；

◎戶外安裝；長x寬x高 1.6x1.0x1.6m；

◎戶內安裝；長x寬x高 1.4x0.8x1.6m;

◎戶內安裝時，應有排風設備；

◎戶外安裝時，設水泥基礎，基礎平面尺寸大于設備和平面尺寸，高出自然地面0.2m；

◎控制電纜可加金屬套管（鎧裝電纜可不加套管）埋在地下暗設，也可明設，外套管固定在墻面或地面上?？刂破髋渚€見控制系統使用說明書；

◎控制器安防在防爆區外，儀表間或中心控制室；

◎噴嘴距加臭泵房的最遠實際距離以不超過20米為宜；

◎泵腔內注入潤滑油；

◎空載試運電磁鐵的動作靈敏度；

◎整體管線及系統安裝完畢后，進行水壓試驗，試驗壓力為使用壓力的1.25倍；

◎控制器安裝完畢后，作自動及手動空載試驗，反復各2次。（自動可用認為模擬信號試驗）。

加臭機選型

?

?
