概述

? ? ? UFG系列儀表主要應用于2-50米之間的液體儲罐、槽、塔、葙中的液位測量，是以浮子為感測元件，通過鋼絲繩的傳遞來測量液位的高度，尤其適用于貯有腐蝕性介質測量液位的困難，達到觀察方便、醒目的目的。

特點

◎測量范圍大，讀數直觀、醒目

◎價格低廉、維修費用低

◎無泄漏、耐腐蝕

◎結構簡單、安裝方便

◎二線制輸出DC 4-20mA

◎超大量程可縮比，制作成 2：1 3：1

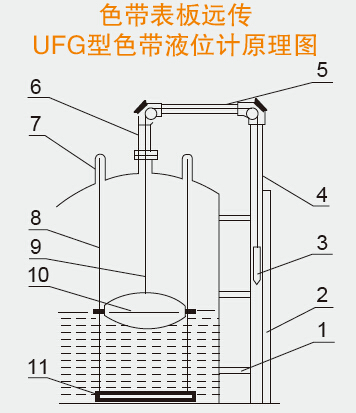

工作原理
? ? ? UFG系列液位計是根據力平衡原理設計的，當液位發(fā)生改變時，浮力增大或減小，浮子的重量，重錘的重量及摩擦力保持不變，但平衡力不等于零，使重錘向上或向下移動，直至浮力減少或增加到原來值時，浮子通過鋼絲繩傳遞，才能與重錘的重量力或力矩達到平衡，此時顯示的位置即是被測液位的實際高度。
?

?

技術參數

測量范圍：0~20m內可任意選擇

測量精度：±10mm

介質壓力：常壓

介質溫度：-30℃~250℃

介質比重：≥0.5g/cm3≤4.0g/cm3

介質精度：≤0.07Pa.S

遠傳范圍：≤3000m

顯示儀表：WT系列全功能數顯表

傳感器：UR型電阻式液位傳感器 UB型R/A式變送器

材質：碳鋼、不銹鋼、聚氯乙稀 導向鋼絲安裝垂直度：≤±50

本廠生產的UFG型系列產品

UFG-1型全程鋼絲繩色帶液位計

UFG-1A型全程鋼絲繩電動遠傳色帶液位計

UFG-C型全程鋼絲繩磁翻色柱液位計

UFG-C1型全程鋼絲繩電動遠傳磁翻柱液位計

UFG-S可縮比鋼絲繩液位計

UFG-D頂裝式

?

安裝使用須知

導向鋼絲繩兩端需固定并拉緊，兩根導向鋼絲（相距300mm）必須平行，與容器底部垂直

重錘系繩向下拉動至標尺全程應垂直平滑

容器外側罐壁上，每間隔150mm安裝一個固定架

浮標在容器內底部時重錘應指標尺零位

訂貨要求

規(guī)格型號

測量范圍

介質密度

標尺與浮標之間距離

材質

特殊要求
